近年來的真無線(TWS)藍牙耳機市場異?；馃?，各手機廠商都紛紛推出了自己的TWS耳機產品；足以說明對這個市場的重視。上篇文章我們介紹了真無線(TWS)耳機的充電倉的充電針，今天簡單介紹下天線部分，我們將從TWS耳機中天線的重要性、TWS耳機藍牙天線介紹和TWS耳機設計時如何選擇三個方面，分享TWS耳機藍牙天線的作用、種類和設計選擇。

TWS耳機天線的重要性
從老式的收音機到目前的智能音箱，從“大哥大”到智能手機，從傳統藍牙耳機到TWS真無線耳機。消費電子科技的發展，天線是其重要的一個固件。而隨著萬物互聯理念的誕生，給予智能家居、智能車載、智能穿戴設備相互連接，一機操控的功能，天線的地位就顯得更為重要。

TWS耳機即 True Wireless Stereo 真正無線立體聲耳機，主要使用方式是與手機、電腦等移動設備通過藍牙射頻連接，然后將音頻信息傳輸?shù)蕉鷻C(jī)中，再在耳機端進行解碼輸出。在這一過程中，就需要藍牙天線充當“塔臺”起到溝通兩方的作用，進行發送和接收的任務。因此，在TWS耳機中，藍牙芯片與藍牙天線相輔相成，從而實現無線傳輸?shù)囊魳?lè)播放，避免了線材的束縛。

TWS耳機藍牙天線介紹

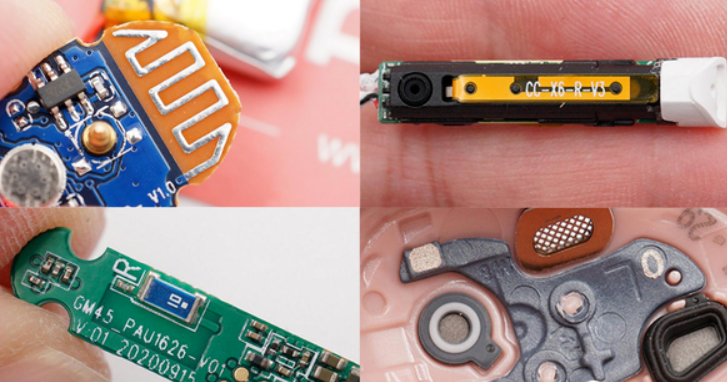

藍牙天線作為T(mén)WS耳機的重要固件，目前的發展也已經相對比較成熟，主要有PCB板載天線、FPC、陶瓷和LDS四種類型。根據TWS耳機產品外觀、頻段需求以及成本進行考慮，從而選擇最適合自身的天線類型。

1、PCB板載天線

顧名思義，PCB板載天線是一種直接畫在PCB板上的天線類型，大量應用于藍牙模塊、WIFI模塊、ZIGBEE模塊等單一頻段的模塊電路板上。在TWS耳機中，由于體積的限制，板載藍牙天線應用相對較少。
PCB板載天線做PCB板材的供應商都可以設計實現，相當于板材的線路部分。
優點：PCB板載天線擁有無需多次調試，無需成本直接可以在PCB板上畫制。
缺點：需要的面積大，方向性比較單一，只適合單一頻段，不同批次的天線一致性相對較差、抗干擾能力差。

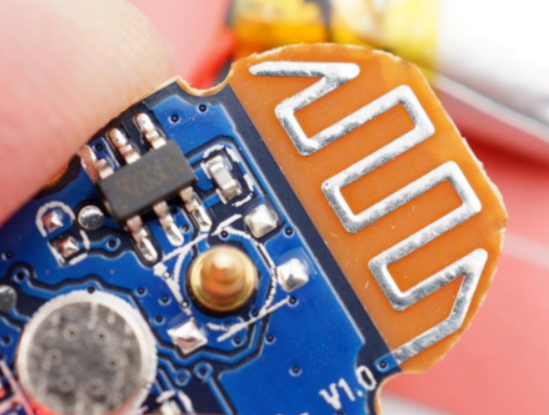

2、FPC天線

FPC天線是從PCB板載天線演化而來，由于TWS耳機體積的限制，內部主板上的空間無法容納天線。FPC天線相當于把天線線路從PCB中取出，用其它外部金屬來做天線，成為單獨的組件。從而能夠更好放置到TWS耳機內部空間。
FPC天線做軟板、柔性材料的PCB板廠可以實現。
優點：適用于絕大多數小型電子產品，能做的頻段也比較豐富，性能較好，成本較低。
缺點：每一款產品都需要進行單獨調試、人工貼片。

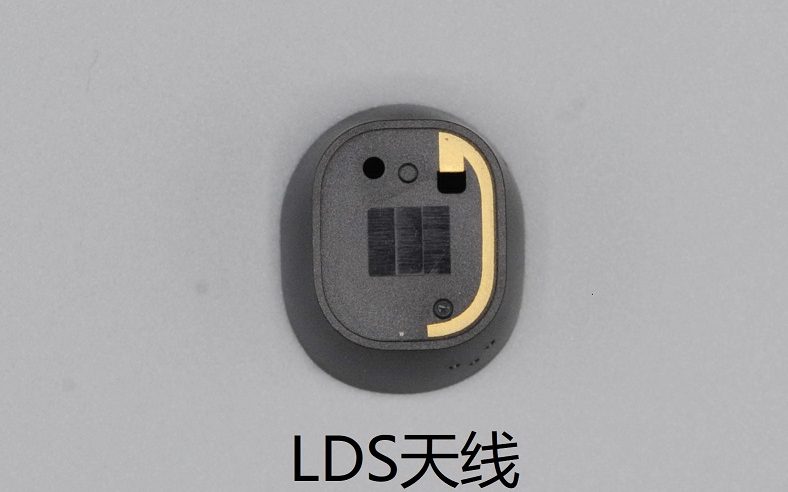

3、LDS天線

LDS天線是FPC天線進一步的升級。雖然FPC天線已經能夠很大程度的利用耳機內部空間，但依舊需要平整的平面給予其依附。
LDS天線則是采用激光直接成型技術，利用激光鐳射技術直接在支架、蓋板等區域化鍍形成金屬天線圖形，可以鐳射到耳機內部各中不規則的面，更進一步的利用了耳機內部空間。
LDS天線做鐳射加工、激光技術、電鍍技術的廠商可以支持。
優點：全方向性都可支持、接受能力強。
缺點：成本更加昂貴，并且對產品外表面工藝材料有特殊的要求。

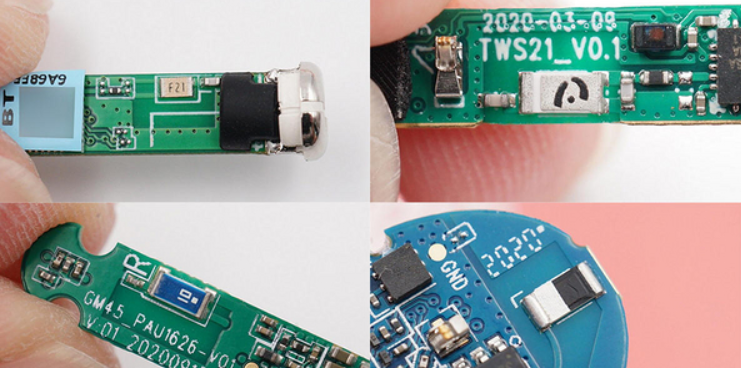

4、陶瓷天線

陶瓷天線是另外一種在藍牙模塊裝置中使用較為廣泛的天線產品，因采用陶瓷外殼而得名，主要分為塊狀陶瓷天線和多層陶瓷天線兩種。
塊狀陶瓷天線是將天線的金屬部分印在陶瓷快表面上，多層陶瓷天線則可以根據設計需要印在每一層陶瓷介質層上，從而縮小了天線尺寸。
優點：體積小、便于應用、成本低、性能較好并且只占用很小的空間。
缺點：對凈空區域要求較高，方向性比較單一，對擺放位置有要求。

我們從過往的TWS耳機拆解中了解到，由于體積的限制，PCB板載天線在TWS耳機中應用相對較少，F(xiàn)PC、陶瓷、LDS天線相對應用比較平均，并且各具優缺點，品牌廠商會根據自身產品的需求進行選擇，沒有固定的使用類型。

如何選擇合適的天線

理論上來講，從成本考慮，PCB、FPC天線成本較低，陶瓷天線適中，LDS天線較為昂貴；而在空間利用上，LDS天線最為靈活，可以充分利用耳機內部空間。
性能方面，外置天線的發送和接收能力一般都要優于內置天線，TWS耳機由于體積的限制，以及便攜性的要求，均采用內置天線設計。性能相對都比較類似，還需要根據多種因素綜合考慮，進而選擇適合的天線。
TWS耳機藍牙天線的設計，影響著藍牙通信的傳輸質量，進而影響用戶的實際使用體驗。而藍牙天線的選擇方面有性能、頻段、成本、使用空間等眾多因素的影響，只有根據具體產品情況，以及使用場景等多方面進行考慮，選擇適合的天線，才能發揮出產品最大的性能。
