]]>1、PCB天線。

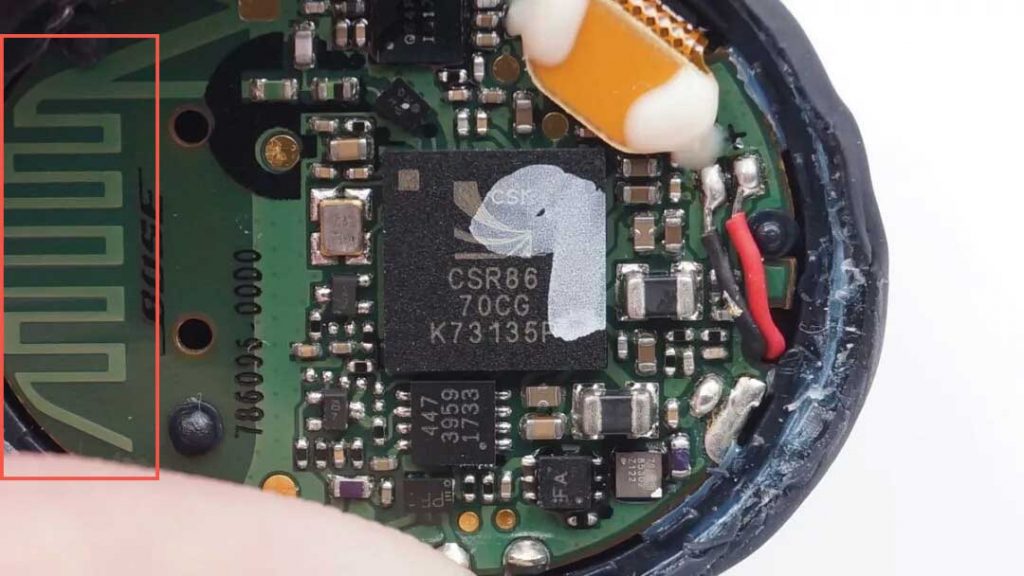

PCB天線就是直接在PCB線路板上利用銅箔構成的天線，具有成本低，批次穩定性高，生產中不需要調試的優點。缺點就是只適合單一頻段，而且由于是利用PCB銅箔構成的，所以天線位置比較受限制。另外，PCB天線一般需要較大的凈空面積，本身天線的尺寸也大。PCB天線廣泛應用于筆記本電腦，電視盒子等，藍牙耳機中的PCB天線樣子見下圖：

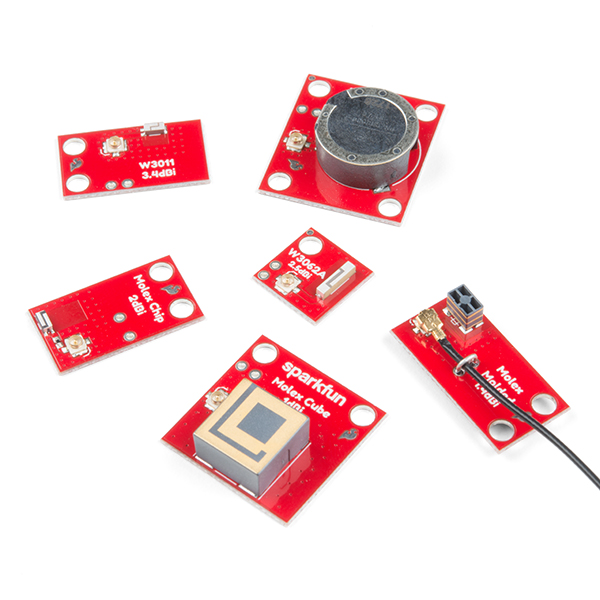

2、陶瓷天線。
陶瓷天線是一種適合于藍牙設備使用的小型化天線，占用空間很小、性能比較好； 帶寬窄，比較難做到多頻段；能有效提高主板的整合度，并可降低天線對ID的限制；需要在主板的定義之初導入設計。陶瓷天線分為塊狀陶瓷天線和多層陶瓷天線：
塊狀天線：使用高溫將整塊陶瓷體一次燒結完成后再將天線的金屬部分印在陶瓷塊的表面上。
多層天線：燒制采用低溫共燒的方式講多層陶瓷迭壓對位后再以高溫?zé)Y(jié)，所以天線的金屬導體可以根據設計需要印在每一層陶瓷介質層上，如此一來可以有效縮小天線尺寸，并能達到隱藏天線目的。
由于陶瓷本身介電常數比pcb電路板的要高，所以使用陶瓷天線能在保證天線性能的情況下有效縮小天線尺寸。陶瓷天線的缺點就是有一致性問題，而且體積大，擺放的時候也收到了一定的限制。陶瓷天線，在物聯網產品中用的最多的，像GPS天線和藍牙天線等。

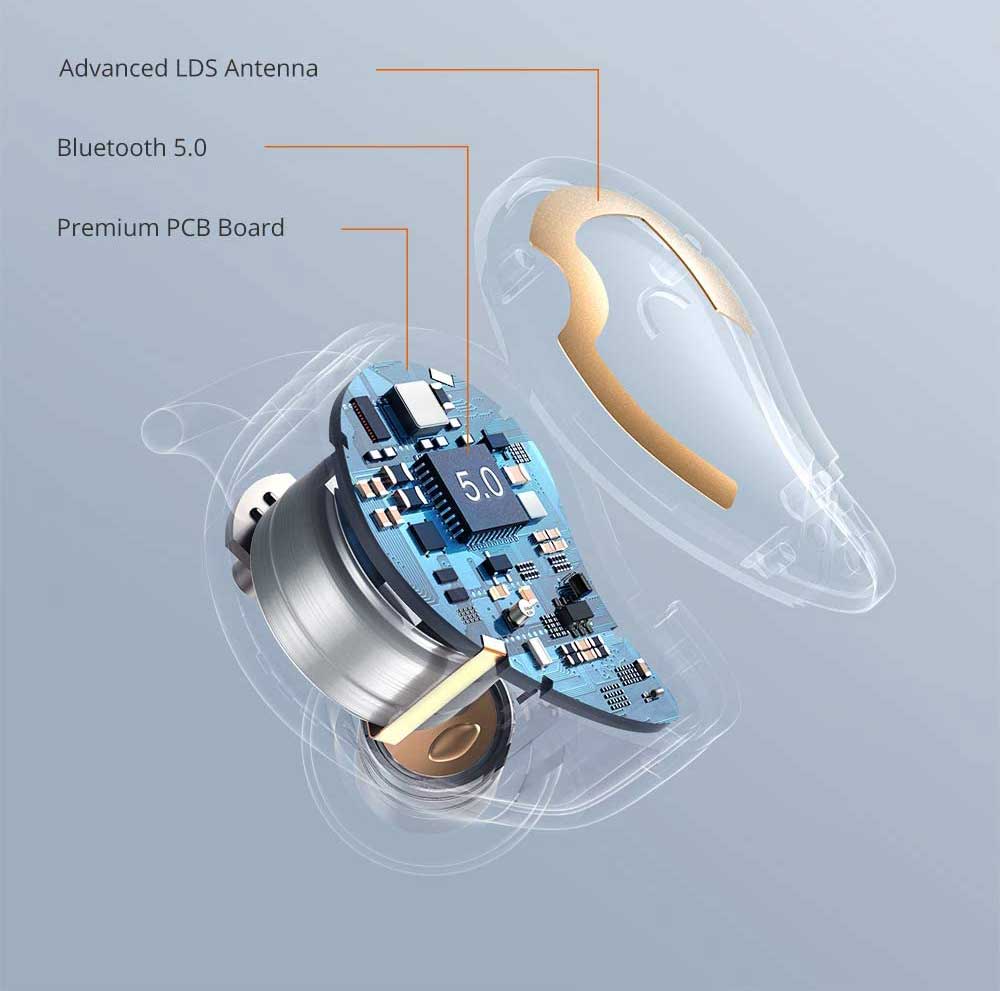

3、LDS天線。
LDS天線技術就是激光直接成型技術（Laser-Direct-structuring）,利用計算機按照導電圖形的軌跡控制激光的運動，將激光投照到模塑成型的三維塑料器件上，在幾秒鐘的時間內，活化出電路圖案。 其原理上有點類似PCB天線，所不同的是，LDS是利用按照天線的形狀，將激光投照到塑料外殼上，在幾秒鐘的時間內，化鍍形成金屬天線。LDS天線的最大的缺點就是成本高，工藝復雜。最大優點就是天線可以直接做到外殼背面，這樣天線的凈空區大，天線效率高。 目前普遍應用于高端的智能手機、智能手表/手環、藍牙耳機上。
文章素材來自互聯網，如有侵權，請聯系網站管理刪除。
The post TWS藍牙耳機天線小知識 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>優點：幾乎不需要成本，一次調完就無需再次調試。
缺點：只適合單一頻段，如藍牙，Wi-Fi。不同批次的PCB天線性能會有一定偏差。
The post PCB天線 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>什么是PCB天線？
PCB天線由直接繪制到PCB板上的走線組成，天線是直接畫在PCB板上的，這就是PCB天線。由于天線的類型和產品的空間要求，PCB天線的類型也有所不同。PCB天線的類型包括：平面倒F型天線，英文縮寫即PIFA，倒L形PCB板載天線，直線PCB天線，曲折PCB天線，彎曲或圓形PCB天線。
PCB天線的目的是提供一種無線通信方法。在PCB的制造階段，PCB天線的走線會層壓在PCB板的表面上，在某些情況下，這些PCB天線的走線會占據多層PCB的幾層。
PCB天線的長度將決定諧振頻率，頻率越高，走線越短。PCB板上的每個天線都需要一個保留區域，并且保留區域是PCB走線天線周圍的特定區域，不允許在PCB的任何層上使用接地填充或銅走線。
PCB天線的優缺點
通常，PCB設計天線難以實施，設計和調整，尤其是在可靠且小型的實施中。如同有線天線一樣，PCB天線的尺寸取決于目標帶寬的頻率。假如你的設計要求低頻，則PCB走線天線的長度將更長。
就像兩面的硬幣一樣，PCB天線也有優點也有缺點。其優點如下：
- PCB天線在制造過程中嵌入到PCB中。
- PCB天線可以在較寬的帶寬內運行（如果進行了優化調整）。
- 要求高水平的強度和網絡可靠性（如果進行了優化調整）。
- PCB天線的外形很?。ǘS）。
同時PCB天線也有以下缺點：
- 具有挑戰性的設計（尤其是在低頻下）
- 極易受到電路板布局變化的影響，因此，每次更改或重新制造后都需要進行調整。
- PCB走線天線需要更多空間（尤其是在低頻下）。
- 更大的PCB面積要求增加了設計的總體成本（尤其是在低頻情況下）。
- PCB走線天線容易受到環境干擾。
在制造過程之后，你將無法物理修改PCB設計天線。因此，如果需要修改，則需要更改設計并重新制造PCB。此外，由于PCB設計天線可能具有較大的尺寸以及其調諧和設計過程的繁瑣特性，因此促進了PCB模擬（Cadence）軟件和普遍測試的使用。
