]]>平底式彈簧針設計 | 支持大電流定制 |
高可靠性接觸解決方案
?? 產品概述
這款 2Pin 直立貼片式 Pogo
Pin連接器采用平底式彈簧針結構，專為空間受限的PCB應用設計，兼顧高可靠性接觸與大電流傳輸能力。適用于智能硬件、可穿戴設備、充電底座、測試治具等場景，支持定制電流規格與針長，滿足多樣化工程需求。
?? 主要特點
- 直立貼片結構：節省PCB空間，適配自動化貼裝工藝
- 平底式彈簧針：增強接觸穩定性，適合底部接觸應用
- 支持大電流傳輸：標準電流 2A，可定制至
5A+（視針徑與彈力） - 高壽命彈簧機構：≥10,000
次插拔循環，保持穩定性能 - 可定制參數：針長、彈力、電鍍層（如鍍金）、間距均可按需定制
- RoHS & REACH
認證：符合環保標準，適用于全球市場
?? 技術參數（標準款）
| 參數項 | 規格說明 |
|---|---|
| 針數 | 2Pin |
| 安裝方式 | SMT貼片式（直立） |
| 接觸形式 | 平底式彈簧針 |
| 額定電流 | 2A（可定制至5A+） |
| 工作壽命 | ≥10,000次插拔 |
| 針間距 | 2.54mm（可定制） |
| 材質 | 銅合金針體 + 鍍金接觸面 |
| 工作溫度范圍 | -40°C ~ +85°C |
?? 應用場景
- 智能穿戴設備充電接口
- 測試治具與探針模塊
- 醫療設備模塊化連接
- 工業控制板信號/電源連接
- 消費電子底座式充電方案
??? 定制服務
我們支持快速定制，包括但不限于： – 針長、彈力、針徑、電鍍層 –
特殊間距或多針組合（如4Pin、6Pin） – 高電流/高頻率傳輸優化設計 –
PCB封裝圖紙與3D模型支持
?? 聯系我們
如需樣品、規格圖紙或定制方案，請聯系我們的技術支持團隊。我們將根據您的應用需求提供專業選型建議與快速打樣服務。
The post 2Pin直立貼片Pogo Pin連接器, 平底式彈簧針連接器|可定制大電流 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 2Pin插件式Pogo Pin連接器, 帶尾針彈簧針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>?? 產品概述
這款 2Pin 插件式 Pogo Pin
連接器采用高精度彈簧針設計，適用于高頻插拔、可靠接觸的電子連接場景。尾針結構支持標準
PCB
插孔安裝，兼顧機械穩定性與電氣性能，廣泛應用于測試治具、充電接口、模塊對接等領域。
?? 產品特點
- 高可靠性彈簧結構：內置彈簧設計，確保穩定接觸壓力，支持數萬次插拔循環
- 鍍金針頭：優質鍍金處理，提升導電性能并增強耐腐蝕性
- 插件式尾針設計：尾部引腳適配標準 PCB
插孔，安裝簡便，焊接牢固 - 緊湊型結構：適用于空間受限的設計環境，優化布局效率
- 通用性強：兼容多種接口模塊，適用于消費電子、工業控制、智能設備等領域
?? 技術參數
| 項目 | 參數說明 |
|---|---|
| 引腳數量 | 2Pin |
| 安裝方式 | 插件式（Through-Hole） |
| 接觸形式 | 彈簧針（Spring-loaded） |
| 針頭材質 | 銅合金鍍金 |
| 額定電流 | 1A–3A（視具體型號而定） |
| 接觸電阻 | ≤ 50mΩ |
| 插拔壽命 | ≥ 10,000 次 |
| 工作溫度范圍 | -40°C 至 +85°C |
| 外殼材質 | 高溫工程塑料（黑色） |
?? 應用場景
- 模塊化連接器接口
- 電池充電座 / 接觸式充電口
- 測試治具 / 探針座
- 智能穿戴設備接口
- 工業控制板連接點
?? 安裝說明
- 將尾針插入 PCB 對應孔位
- 確保針腳垂直并完全插入
- 焊接尾針，確保牢固接觸
- 檢查彈簧針活動性，確保無卡滯
The post 2Pin插件式Pogo Pin連接器, 帶尾針彈簧針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 3Pin平底式Pogo Pin連接器 |貼片式彈簧針連接器| 防腐蝕、低阻抗 | 支持定制 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>3Pin 平底式 Pogo Pin連接器，作為電子連接領域的關鍵組件，專為滿足現代電子設備對高效、穩定連接的嚴苛需求而設計。其核心由三個引腳構成，采用獨特的平底式結構，在保證可靠電氣連接的同時，為各類復雜的電路布局提供了優化方案。憑借著精密的制造工藝與高品質材料，這款連接器能夠在多種環境下穩定運行，廣泛應用于消費電子、醫療、汽車等多個行業，成為實現設備功能穩定發揮的重要保障。
二、產品結構剖析
- 引腳設計：三根引腳均經過精心選材與精密加工，具備出色的導電性與機械強度。引腳表面通常采用鍍金處理，不僅有效降低接觸電阻，確保電流與信號的高效傳輸，還能增強抗腐蝕能力，延長連接器的使用壽命，在復雜的電氣環境中始終保持穩定的連接性能。
- 平底結構：針管底部的平底設計是該連接器的一大亮點。相較于其他結構，平底式能夠與PCB 板實現更緊密、更穩定的貼合，極大地提升了焊接的牢固程度與可靠性。在SMT（表面貼裝技術）工藝中，這種設計優勢尤為明顯，它便于實現自動化生產，有效提高生產效率，同時減少因焊接不良導致的連接故障，為電子產品的大規模生產提供有力支持。
- 內部彈簧機制：每個引腳內部均內置高彈性不銹鋼彈簧，彈簧的精準壓縮與回彈為引腳提供了穩定且持久的接觸壓力。即使在設備遭受震動、沖擊或頻繁插拔的情況下，彈簧的緩沖作用也能確保引腳與對接部件始終保持良好的電氣連接，避免出現接觸不良、信號中斷等問題，保障設備的穩定運行。
三、核心特性與優勢
- 卓越的電氣性能
- 低接觸電阻：通過優化引腳材料與表面處理工藝，3Pin平底式 Pogo Pin
連接器的接觸電阻可低至毫歐級別，顯著降低了信號傳輸過程中的損耗，確保電流與數據能夠快速、穩定地通過，滿足如高速數據傳輸、大功率充電等對電氣性能要求極高的應用場景。 - 高載流能力：根據不同的應用需求，該連接器能夠承受2A – 15A（持續電流）的負載，部分定制款甚至可承載更高電流。其出色的載流能力使其適用于各類需要大功率供電的設備，如工業儀器、電動汽車電子部件等，為設備的穩定運行提供充足的電力支持。
- 出色的機械穩定性
- 抗震動與沖擊：內置的彈簧結構與堅固的外殼設計，賦予了連接器強大的抗震動與沖擊能力。在復雜的工業環境或移動設備頻繁晃動的使用場景中，它能夠有效抵御外界的機械應力，保持穩定的連接狀態，確保設備在極端條件下依然正常工作，減少因連接松動導致的設備故障風險。
- 長壽命插拔：經過嚴格的耐久性測試，該連接器可承受10,000 – 100,000次（往返運動壽命）的高頻插拔操作，遠超行業平均水平。其耐磨的引腳與彈簧設計，使得在長期使用過程中，接觸性能始終保持穩定，無需頻繁更換連接器，降低了設備維護成本，提高了設備的整體使用壽命。
- 高度的環境適應性
- 寬工作溫度范圍：能夠在 – 40°C 至 +
120°C（持續溫度）的極端溫度環境下正常工作，部分特殊定制型號甚至可適應更寬的溫度區間。這一特性使其廣泛應用于航空航天、汽車引擎艙等高、低溫環境嚴苛的領域，確保設備在各種惡劣條件下都能穩定運行。 - 良好的耐腐蝕性：引腳與外殼采用的耐腐蝕材料，以及表面的特殊防護涂層，使其具備卓越的耐鹽霧、耐潮濕性能。在潮濕、多鹽霧的海洋環境或化工生產等惡劣工況下，連接器能夠有效抵抗腐蝕，保持良好的電氣連接性能，保障設備的可靠運行。
- 優化的空間設計：平底式的結構設計使得連接器在安裝時能夠最大程度地貼合PCB板表面，有效降低了產品的板上高度，為電子設備的小型化、輕薄化設計提供了便利。在空間有限的智能穿戴設備、便攜式醫療儀器等產品中，這種緊湊的設計能夠充分利用有限的空間，實現更高效的電路布局，助力產品在保持高性能的同時，實現外觀的精致小巧。
四、應用領域廣泛
- 消費電子
- 智能手機與平板電腦：作為設備充電、數據傳輸與信號連接的關鍵接口，3Pin平底式 Pogo Pin連接器確保了手機和平板電腦在日常使用中的穩定供電與高速數據交互，如快速充電、外接顯示器數據傳輸?shù)裙δ艿膶崿F(xiàn)都離不開它的支持。
- 智能手表與無線耳機：在這些對空間與連接穩定性要求極高的可穿戴設備中，該連接器憑借其小巧的體積與可靠的連接性能，實現了電池與主板、耳機與充電盒之間的高效連接，滿足了設備頻繁充電、數據同步以及信號傳輸?shù)男枨?，為用戶帶來便捷、穩定的使用體驗。
- 醫療設備
- 便攜式診療設備：如血糖監測儀、心率監測器等，需要在小巧的體積內實現穩定的電氣連接與數據傳輸。3Pin平底式 Pogo Pin連接器的高精度、高可靠性以及良好的環境適應性，能夠確保設備在長期使用過程中，準確采集和傳輸生理數據，為醫療診斷提供可靠依據。
- 醫療影像設備：在如超聲診斷儀等醫療影像設備中，該連接器用于連接不同的功能模塊，保證設備在運行過程中的大功率供電與高速數據傳輸，確保影像的清晰采集與快速處理，為醫療診斷提供精準的圖像支持。
- 汽車電子
- 汽車信息娛樂系統：負責連接車載顯示屏、音響系統、導航設備等，實現設備之間的數據共享與供電，為駕駛者和乘客提供豐富、流暢的娛樂與導航體驗。其出色的抗震動、抗干擾性能，確保了在車輛行駛過程中的穩定連接，避免因顛簸導致的設備故障或信號中斷。
- 汽車傳感器與控制系統：在汽車的各類傳感器（如胎壓監測傳感器、溫度傳感器等）與電子控制單元（ECU）之間，3Pin
平底式 Pogo Pin
連接器承擔著信號傳輸與供電的重要任務。其可靠的連接性能，保障了傳感器數據的準確采集與及時傳輸，為汽車的安全行駛與高效控制提供了有力保障。 - 工業自動化
- 自動化生產線設備：在自動化生產線上，各類傳感器、執行器以及遠程監控系統需要通過可靠的連接器實現連接。該連接器的高可靠性、長壽命以及良好的電氣性能，能夠滿足生產線長期、高強度運行的需求，確保設備之間的穩定通信與協同工作，提高生產效率與產品質量。
- 工業儀器儀表：在工業測量、檢測等儀器儀表中，3Pin平底式 Pogo Pin連接器用于連接不同的功能模塊，保證儀器在復雜的工業環境下能夠穩定工作，實現高精度的數據采集與傳輸，為工業生產過程中的質量控制與監測提供可靠支持。
五、定制化服務
我們深知不同客戶在產品應用上存在多樣化需求，因此提供全方位的定制化服務。無論是引腳的材質、尺寸、間距，還是連接器的整體結構、外觀形狀，亦或是針對特殊環境要求的防護等級，我們的專業技術團隊都能夠根據您的具體需求進行個性化設計與定制生產。從產品的概念設計到樣品制作，再到大規模生產，我們將全程與您緊密合作，確保定制的
3Pin 平底式 Pogo Pin
連接器完美契合您的應用場景，為您的產品賦予獨特的競爭優勢。
六、品質保障
在生產過程中，我們嚴格遵循國際質量管理體系標準，從原材料采購到產品組裝、測試，每一個環節都進行嚴格的質量把控。所有產品均經過100% 的電氣性能檢測、機械性能測試以及環境適應性試驗，確保每一個出廠的3Pin 平底式 Pogo Pin連接器都具備卓越的品質與穩定的性能。我們擁有先進的生產設備與專業的檢測儀器，經驗豐富的技術人員與質量控制團隊，致力于為客戶提供高品質、可靠的連接器產品，讓您無后顧之憂。
選擇 3Pin 平底式 Pogo Pin
連接器，就是選擇高效、穩定、可靠的電子連接解決方案，為您的產品成功賦能，攜手共創電子行業的美好未來。如果您對我們的產品感興趣或有任何疑問，歡迎隨時與我們聯系，我們將竭誠為您服務！
The post 3Pin平底式Pogo Pin連接器 |貼片式彈簧針連接器| 防腐蝕、低阻抗 | 支持定制 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 3Pin帶尾針Pogo Pin連接器 | 垂直插件式彈簧針 | 穩定導通10萬次 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>在消費電子、工業控制、醫療設備等高精度領域，傳統連接器常面臨接觸不穩定、安裝繁瑣、壽命短三大痛點。3Pin帶尾針 Pogo Pin 連接器憑借創新結構設計，實現 “即插即用的便捷性 + 軍工級的可靠性”雙重優勢，完美適配高密度、微型化、高頻率的連接需求，為設備制造商提供“降本增效 + 品質升級” 的核心解決方案。
二、產品結構解析：精密設計決定卓越性能
3Pin 帶尾針 Pogo Pin 連接器采用 “針軸 – 彈簧 – 針管 – 尾針” 四合一精密結構，每一個部件都經過嚴格工藝把控：
- 針軸（Pin Shaft）：選用高純度銅合金（Cu-Be2），表面鍍金層厚度≥0.5μm，具備優異導電性（接觸電阻≤30mΩ）和抗腐蝕能力，有效降低信號傳輸損耗；
- 壓縮彈簧（Spring）：采用不銹鋼 304 材質，經過 10萬次疲勞測試仍保持穩定彈力，確保針軸與對接端始終緊密接觸，避免因振動、沖擊導致的連接中斷；
- 針管（Barrel）：內壁精密拋光處理，配合針軸的精準公差（±0.01mm），實現順滑伸縮，同時起到防塵、防氧化的保護作用；
- 帶尾針設計（Tail Pin）：區別于普通 Pogo Pin，尾部延伸的定位針可直接插入 PCB板預留孔位，無需額外固定結構，安裝效率提升
40%，且大幅降低因焊接偏移導致的不良率。
三、核心性能優勢：適配多場景嚴苛需求
1. 超穩定接觸：杜絕信號 “斷連風險”
- 彈簧提供 50-200g
的穩定接觸壓力，適配不同厚度的對接界面； - 鍍金觸點具備低接觸電阻特性，支持最高 3A
額定電流，滿足快充、高頻信號傳輸需求（如 USB 3.0、HDMI 2.1協議）。
2. 超長使用壽命：降低維護成本
- 經過 50,000 次插拔測試后，接觸電阻變化率≤10%，遠超行業 30,000次的標準；
- 工作溫度范圍 –
40℃~+125℃，可適應惡劣工業環境與消費電子的高溫場景（如快充時的芯片發熱）。
3. 微型化設計：節省 PCB 空間
- 最小 Pitch（針腳間距）可做到 0.8mm，整體高度低至 2.0mm，完美適配TWS 耳機、智能手表、微型傳感器等小型化設備；
- 3Pin獨立針腳設計，支持電源、信號、接地的分離傳輸，滿足多功能集成需求。
四、典型應用場景：覆蓋多行業需求
| 行業領域 | 具體應用場景 | 核心價值 |
|---|---|---|
| 消費電子 | TWS 耳機充電盒、智能手表充電接口 | 微型化、高壽命，適配頻繁插拔需求 |
| 工業控制 | 傳感器連接、PLC 模塊對接 | 寬溫工作、抗振動，確保穩定傳輸 |
| 醫療設備 | 血糖儀、心電監測儀等便攜醫療設備 | 高可靠性、低接觸電阻，保障數據精準 |
| 汽車電子 | 車載傳感器、智能座艙微型模塊 | 耐高溫、抗干擾，適應汽車復雜環境 |
五、技術參數表（標準版）
| 參數類別 | 規格參數 |
|---|---|
| 針腳數量 | 3Pin（可定制 2Pin~12Pin） |
| 接觸電阻 | ≤30mΩ（初始值） |
| 額定電流 | 1.0A~3.0A（單 Pin，根據型號不同） |
| 插拔壽命 | ≥50,000 次 |
| 工作溫度 | -40℃ ~ +125℃ |
| 絕緣電阻 | ≥100MΩ（500VDC） |
| 耐電壓 | 500VDC（1 分鐘無擊穿） |
| 針腳間距（Pitch） | 0.8mm / 1.0mm / 1.27mm（可選） |
| 整體高度 | 2.0mm ~ 5.0mm（根據壓縮行程定制） |
六、選型與定制服務
- 標準型號選型：提供多種Pitch、高度、電流規格的現貨，可根據設備空間與電流需求直接匹配；
- 定制化服務：支持針腳數量（2Pin~12Pin）、表面鍍層（鍍金/ 鍍鎳 /鍍銀）、壓縮行程（0.2mm~1.5mm）定制，滿足特殊場景需求；
- 技術支持：提供 3D 模型（STEP格式）、樣品測試服務，協助客戶進行結構設計與兼容性驗證，縮短研發周期。
七、為什么選擇我們的 3Pin 帶尾針 Pogo Pin 連接器？
- 品質保障：每批次產品 100%經過接觸電阻、絕緣性能、插拔壽命測試，不良率控制在 0.1% 以下；
- 成本優勢：自主研發生產線，實現核心部件（彈簧、針軸）國產化，價格較進口品牌低20%~30%；
- 交付效率：現貨型號 72 小時內發貨，定制型號 15~20天快速交付，保障客戶生產進度。
如果您需要進一步了解產品細節、獲取樣品或定制方案，歡迎聯系我們的技術工程師，為您提供一對一的專業服務！
The post 3Pin帶尾針Pogo Pin連接器 | 垂直插件式彈簧針 | 穩定導通10萬次 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

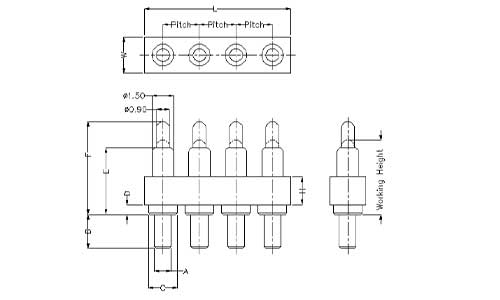

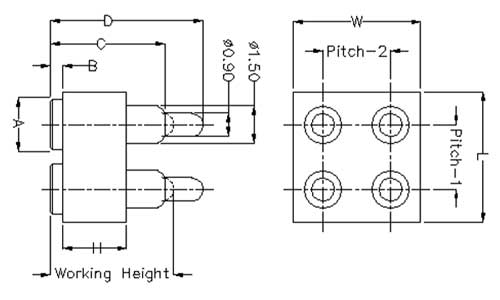

]]>The post 4Pin彈簧針(Pogo Pin)連接器, 彈針式連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
The post 4Pin彈簧針(Pogo Pin)連接器, 彈針式連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 5Pin彈簧針(Pogo Pin)連接器, 充電探針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
The post 5Pin彈簧針(Pogo Pin)連接器, 充電探針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

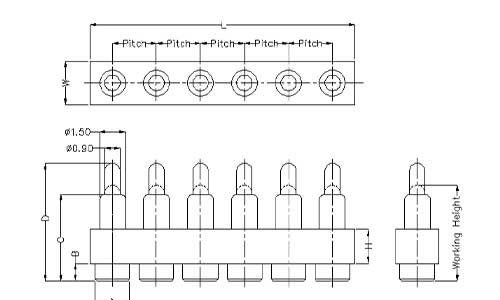

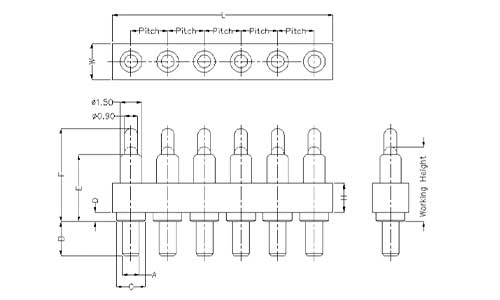

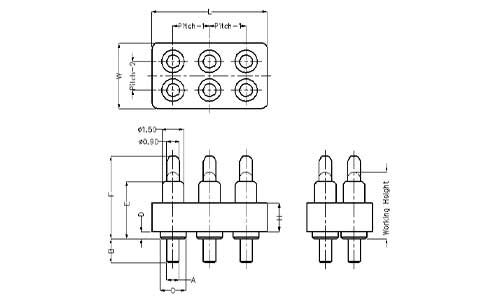

]]>The post 6Pin彈簧針(Pogo Pin)連接器, 充電頂針 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
The post 6Pin彈簧針(Pogo Pin)連接器, 充電頂針 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

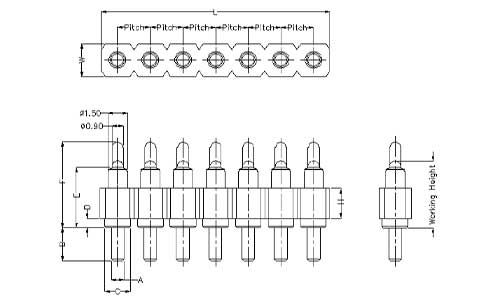

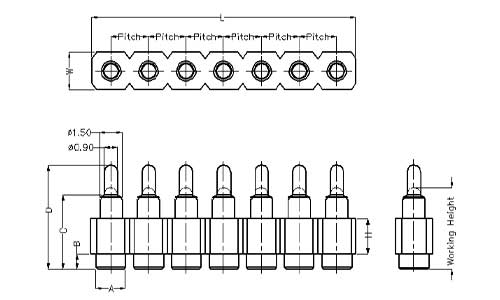

]]>The post 7Pin彈簧針(Pogo Pin)連接器, pogopin連接器廠家 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
The post 7Pin彈簧針(Pogo Pin)連接器, pogopin連接器廠家 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

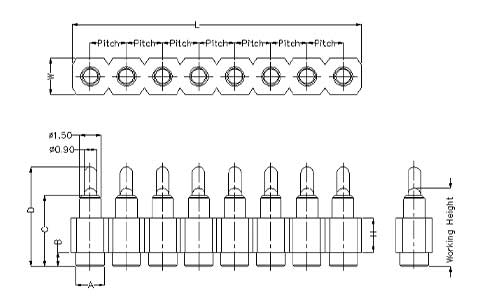

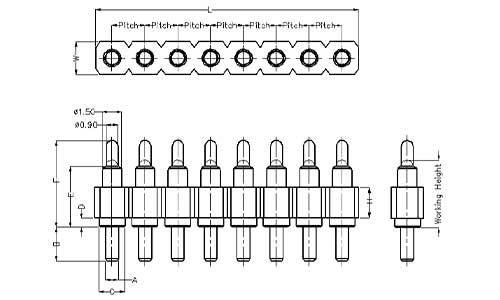

]]>The post 8Pin彈簧針(Pogo Pin)連接器, 定制pogopin連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
The post 8Pin彈簧針(Pogo Pin)連接器, 定制pogopin連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 10Pin彈簧針(Pogo Pin)連接器, pogo頂針連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>產品選型
